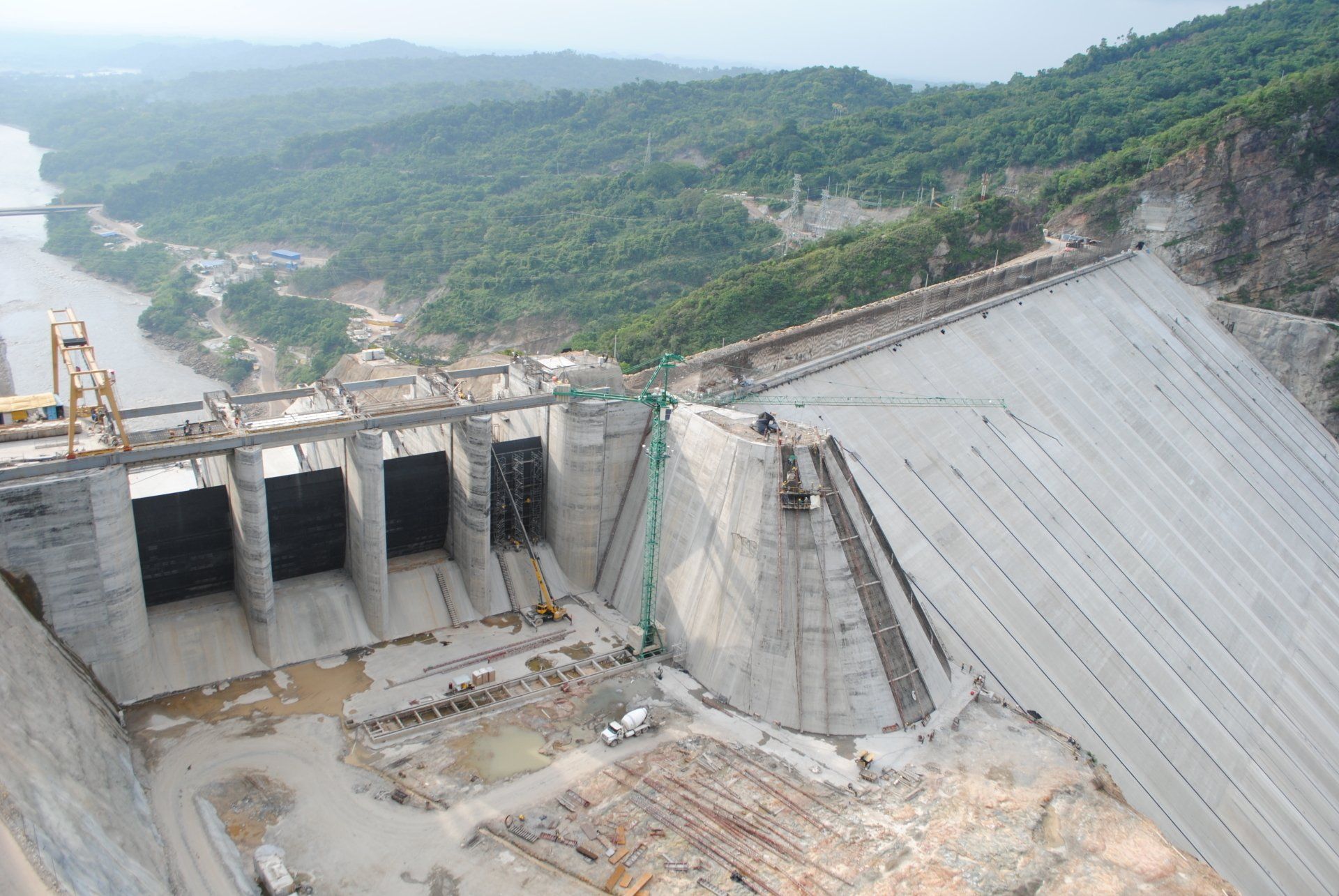

Proyecto Hidroeléctrico Hidrosogamoso
Cliente:
ISAGEN S.A. E.S.P.
Alcance:
VQ participó en un Consorcio para la ejecución de la interventoría para la construcción y arranque del Proyecto Hidroeléctrico Hidrosogamoso, el cual cuenta con una capacidad instalada de 820 MW, produciendo en promedio 5.053 GWh al año. El alcance del proyecto incluyo:- Túneles de desviación con paredes curvas de 11 m de altura y bóveda semicircular de 5,65 m de radio. El túnel de desviación No. 1 tubo una longitud de 860 m, mientras que la longitud del túnel de desviación No. 2 fue de 830 m.
- Túneles de desviación con paredes curvas de 11 m de altura y bóveda semicircular de 5,65 m de radio. El túnel de desviación No. 1 tubo una longitud de 860 m, mientras que la longitud del túnel de desviación No. 2 fue de 830 m.
- Ataguía de 100.000 m3 de volumen con una altura de 16m.
- Vertedero conformado por un canal de 72m de ancho y 354 m de largo, con pendientes entre 8,22% y 53.58% y una altura de muros variable entre 10 y 13 m. El caudal está controlado por cuatro compuertas radiales con un ancho de 15 m y 20 m de altura.
- Cortina de inyecciones compuesta por dos zonas, con profundidades que oscilaron entre 40 m y 120 m.
- Ataguía de 100.000 m3 de volumen con una altura de 16m.
- Vertedero conformado por un canal de 72m de ancho y 354 m de largo, con pendientes entre 8,22% y 53.58% y una altura de muros variable entre 10 y 13 m. El caudal está controlado por cuatro compuertas radiales con un ancho de 15 m y 20 m de altura.
- Cortina de inyecciones compuesta por dos zonas, con profundidades que oscilaron entre 40 m y 120 m.
- Pantalla de concreto prevista para el control de filtraciones a través de los estribos de la presa, construida mediante la excavación y relleno con concreto de galerías horizontales sucesivas y tangentes entre sí dentro de ambos escribos de la presa, definidas con longitudes variables entre 30 m y 50 m de profundidad.
- Central subterránea compuesta por la caverna de máquinas, caverna de transformadores y caverna de oscilación. La caverna de máquinas tiene un ancho de 24 m una longitud de 142 m y una altura de 50,13 m ; la caverna de transformadores tiene 119 m de longitud, 14 m de ancho y 17,5 m de altura; y la caverna de oscilación tiene una sección de herradura abovedada de 24 m de base; 50,13 m de altura y una longitud de 142 m. La caverna de oscilación se localiza en paralelo a la caverna de máquinas, a 35 m de distancia.La central cuenta con tres unidades de generación que componen cada una de una turbina Tipo Francis, de eje vertical, con un caudal nominalde 210 m3/s, salto neto nominal de 145,53 m y potencial nominal de 273 MW. La eficiencia mínima garantizada en las condiciones nominales es de 93%.
- Pantalla de concreto prevista para el control de filtraciones a través de los estribos de la presa, construida mediante la excavación y relleno con concreto de galerías horizontales sucesivas y tangentes entre sí dentro de ambos escribos de la presa, definidas con longitudes variables entre 30 m y 50 m de profundidad.
- Central subterránea compuesta por la caverna de máquinas, caverna de transformadores y caverna de oscilación. La caverna de máquinas tiene un ancho de 24 m una longitud de 142 m y una altura de 50,13 m ; la caverna de transformadores tiene 119 m de longitud, 14 m de ancho y 17,5 m de altura; y la caverna de oscilación tiene una sección de herradura abovedada de 24 m de base; 50,13 m de altura y una longitud de 142 m. La caverna de oscilación se localiza en paralelo a la caverna de máquinas, a 35 m de distancia.La central cuenta con tres unidades de generación que componen cada una de una turbina Tipo Francis, de eje vertical, con un caudal nominalde 210 m3/s, salto neto nominal de 145,53 m y potencial nominal de 273 MW. La eficiencia mínima garantizada en las condiciones nominales es de 93%.
- Túnel de descarga: La caverna de oscilación se conecta con el túnel de descarga por medio de una transición de fondo de 12 m de longitud y 10 m, de diferencia de nivel. El túnel se inicia al finalizar la transición y se desarrolla con secciones de herradura de paredes rectas de 13 m de base, y 16 m de altura, con pendiente inversa de 3,55% en una longitud aproximada de 218 m hasta alcanzar el portal de salida sobre el río Sogamoso.
- Túnel de descarga: La caverna de oscilación se conecta con el túnel de descarga por medio de una transición de fondo de 12 m de longitud y 10 m, de diferencia de nivel. El túnel se inicia al finalizar la transición y se desarrolla con secciones de herradura de paredes rectas de 13 m de base, y 16 m de altura, con pendiente inversa de 3,55% en una longitud aproximada de 218 m hasta alcanzar el portal de salida sobre el río Sogamoso.
